首先明确一些Cell上各种磁盘相关的概念:


2

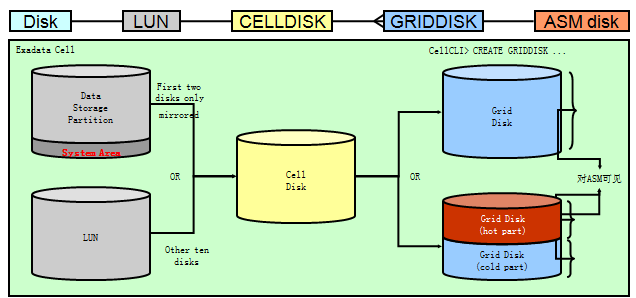

每个cell上有12块Physicaldisk,每个盘的容量相同,目前,X2的可以有600GB, 2TB和3TB(2T盘已经停产了),X3的只能有600GB和3TB,X4可以有1.2T和4T盘。


每块物理盘对应一个LUN(前面的2块盘,分别会划去一部分空间用来管理OS。后面的10块盘分别直接对应一个LUN),每个LUN对应一个CELLDISK。


每个cell上前两块盘的前面42G左右的空间做成软RAID1,后面的557G空间和其他10块盘使用方法一样,都是作为一个独立的celldisk的。
注意,celldisk是一个逻辑盘的概念。


这个信息在cell的配置文件中有明确说明 :
还可以使用下面的命令查看celldisk的容量:
[root@dm01cel11 ~]# cellcli -e list griddisk where celldisk=CD_02_dm01cel11 attributes name,size,offset


1

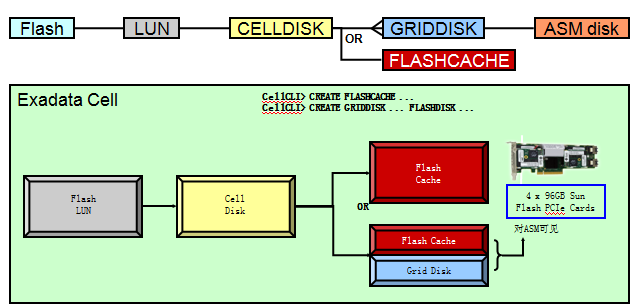

每个cell上有16个Flashdisk(每个cell上4个PCI闪存卡,每个卡上集成4块flashdisk),X2是每个24G,X3是每个100G,X4是每个200G。


每一个Flashdisk对应一个Flash LUN,每个Flash LUN对应一个Cell Disk。


普通硬盘,即disktype=HardDisk的盘上创建的Celldisk缺省命名为CD_00_cellname,CD_01_cellname, …CD_11_cellname
基于FlashDisk的盘,即disktype=flashdisk的盘上创建的Celldisk缺省命名为FD_00_cellname, FD_01_cellname … FD_15_cellname.


GridDisk是一些创建在一个或者多个celldisk上的逻辑盘。在Exadata的标准安装流程中,Griddisk只是使用基于硬盘创建的celldisk,而不使用基于Flashdisk创建的celldisk。
一般我们使用基于flashdisk创建的celldisk来做flashcache和flashlog。


在Exadata环境中,ASM DISK其实就是一个的griddisk。
在Exadata的标准安装中,一般会创建3个磁盘组,其中DATA DG和RECO DG会使用全部的12块盘(含前两块盘除去系统以外的空间划成的盘),而DBFS DG只是用后面的10块盘(不含前两块系统盘)。


GridDisk的命名缺省是以ASM磁盘组的名称为前缀,后面加上celldisk的名字,例如:

[root@dm01cel11 ~]# cellcli -e list griddisk attributes name,size,offset
         DATA_DM01_CD_00_dm01cel11       423G            32M
         DATA_DM01_CD_01_dm01cel11       423G            32M
         DATA_DM01_CD_02_dm01cel11       423G            32M
         DATA_DM01_CD_03_dm01cel11       423G            32M
         DATA_DM01_CD_04_dm01cel11       423G            32M
         DATA_DM01_CD_05_dm01cel11       423G            32M
         DATA_DM01_CD_06_dm01cel11       423G            32M
         DATA_DM01_CD_07_dm01cel11       423G            32M
         DATA_DM01_CD_08_dm01cel11       423G            32M
         DATA_DM01_CD_09_dm01cel11       423G            32M
         DATA_DM01_CD_10_dm01cel11       423G            32M
         DATA_DM01_CD_11_dm01cel11       423G            32M
         DBFS_DG_CD_02_dm01cel11         29.125G         528.734375G
         DBFS_DG_CD_03_dm01cel11         29.125G         528.734375G
         DBFS_DG_CD_04_dm01cel11         29.125G         528.734375G
         DBFS_DG_CD_05_dm01cel11         29.125G         528.734375G
         DBFS_DG_CD_06_dm01cel11         29.125G         528.734375G
         DBFS_DG_CD_07_dm01cel11         29.125G         528.734375G
         DBFS_DG_CD_08_dm01cel11         29.125G         528.734375G
         DBFS_DG_CD_09_dm01cel11         29.125G         528.734375G
         DBFS_DG_CD_10_dm01cel11         29.125G         528.734375G
         DBFS_DG_CD_11_dm01cel11         29.125G         528.734375G
         RECO_DM01_CD_00_dm01cel11       105.6875G       423.046875G
         RECO_DM01_CD_01_dm01cel11       105.6875G       423.046875G
         RECO_DM01_CD_02_dm01cel11       105.6875G       423.046875G
         RECO_DM01_CD_03_dm01cel11       105.6875G       423.046875G
         RECO_DM01_CD_04_dm01cel11       105.6875G       423.046875G
         RECO_DM01_CD_05_dm01cel11       105.6875G       423.046875G
         RECO_DM01_CD_06_dm01cel11       105.6875G       423.046875G
         RECO_DM01_CD_07_dm01cel11       105.6875G       423.046875G
         RECO_DM01_CD_08_dm01cel11       105.6875G       423.046875G
         RECO_DM01_CD_09_dm01cel11       105.6875G       423.046875G
         RECO_DM01_CD_10_dm01cel11       105.6875G       423.046875G
         RECO_DM01_CD_11_dm01cel11       105.6875G       423.046875G
[root@dm01cel11 ~]#
